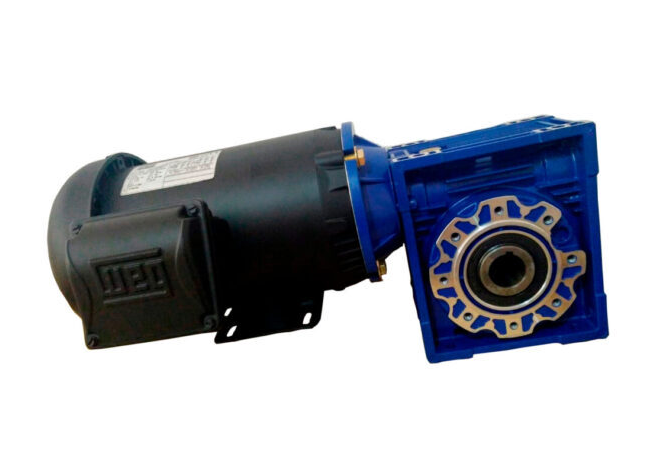

Formar un motorreductor corona sin fin requiere que el motor y el reductor sean compatibles tanto en potencia como en dimensiones de acoplamiento. La designación NEMA ayuda a ordenar esa selección.
56C
En la matriz actual, los tamaños 40 y 50 utilizan 56C en todas sus relaciones. Los tamaños 63, 75 y 90 incorporan 56C sólo en determinadas relaciones.
140TC
Aparece en tamaños medios y grandes según relación. Es importante comprobar la combinación exacta porque no está disponible de forma universal.
180TC
Se utiliza en varias configuraciones de tamaños 75, 90, 110 y 130.
210TC
Aparece principalmente en los tamaños 110 y 130 para relaciones específicas.
Bujes previstos
El catálogo incluye un buje para motor 56 hacia reductor 140 y otro para motor 180 hacia reductor 210. Deben utilizarse sólo cuando la combinación dimensional esté prevista.
Potencia antes que montaje
Que un motor pueda acoplarse físicamente no significa que la combinación sea correcta. Hay que contrastar HP, torque, relación y factor de servicio.
Consulta motor, reductor y buje como un conjunto
Revisa primero la placa del motor y después selecciona la combinación NEMA válida en el tamaño requerido.
Motor NEMA 56Reductor tamaño 63Reductor tamaño 110Bujes de adaptaciónValidar el conjunto
